Introduzione
Falling Film Evaporator (FFE) è un evaporatore efficace con ampia area di riscaldamento e area di raffreddamento e funziona sotto la situazione del vuoto .
Possiamo progettare diversi FFE nella serie . più FFE, più risparmio energetico .
Descrizione funzionante
L'evaporatore di pellicole che cade utilizza una pompa di alimentazione per pompare il materiale liquido da un serbatoio di alimentazione nel riscaldatore a pilaggio e poi all'evaporatore, in cui il materiale liquido viene riscaldato durante la sua caduta da cima a fondo dalla gravità . in questo processo, il solvente a basso punto di ebollizione si trasforma in un punto di ebollizione a basso punto di evasore e si è separati da un punto di evasorazione e si Separatore . Dopodiché, il solvente gassoso scorre al condensatore ed essere raffreddato in liquido ed essere ricevuto dal ricevitore . l'intero processo è sotto vuoto .
Struttura

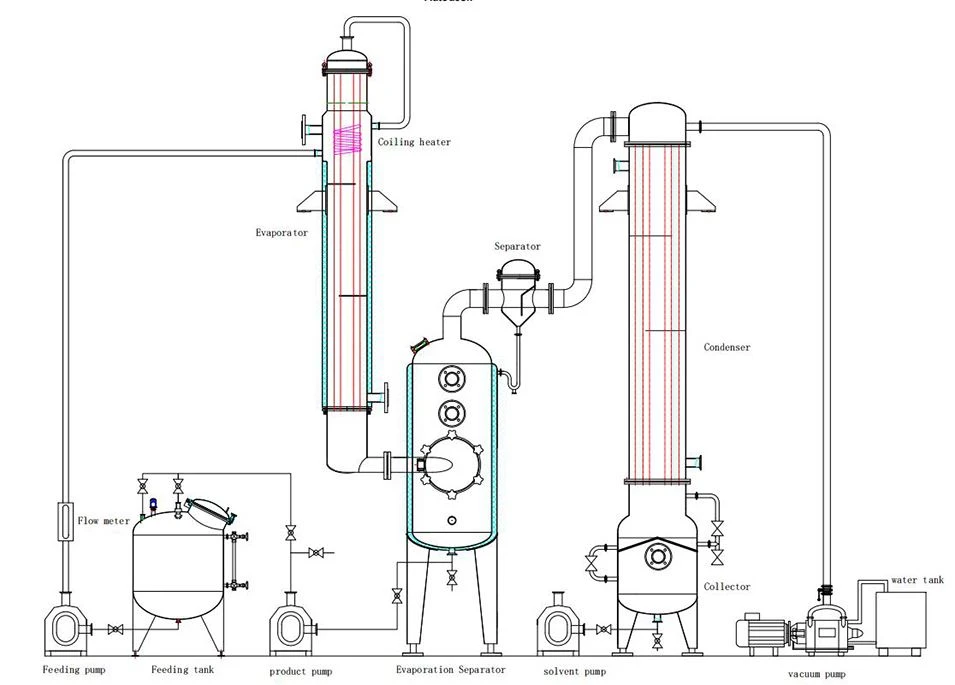

L'evaporatore di film che cade è composto principalmente da evaporatore, camera di evaporazione, separatore vapore-liquido, condensatore, ricevitore liquido, serbatoio di alimentazione, pompa di alimentazione, pompa del solvente, pompa del prodotto e sistema di vuoto, sistema di controllo elettrico, pipeline, ecc. .
Caratteristiche
1) il rapporto di concentrazione è elevato, il coefficiente di trasferimento di calore è elevato, rende il liquido viscoso facile da fluire ed evaporare;
2) il liquido materiale è leggermente riscaldato, il tempo di riscaldamento è corto e la temperatura di evaporazione è bassa, il che è adatto alla concentrazione di materiali sensibili al calore;
3) l'attrezzatura può essere dotata di tubi di pulizia CIP, che possono essere puliti in situ, facili da usare e senza vicoli ciechi;
4) Il set completo di attrezzature ha una struttura bella e compatta, un'impronta ridotta e prestazioni stabili e affidabili .
Modello
I modelli di un FFE
|
|
Commissione -50 |
Commissione -200 |
Commissione -300 |
Commissione -600 |
|
Capacità di evaporazione (kg/h) |
50 |
200 |
300 |
600 |
|
Pressione di vapore (barra) |
0,5 a 1 |
|||
|
Area di riscaldamento (m2) |
3 |
6 |
7.5 |
18 |
|
Area di raffreddamento (m2) |
6 |
15 |
18.5 |
45 |
|
Concentrazione di alcol recuperata (laurea) |
Da 70 a 85 |
|||
|
Vuoto (-bar) |
-0.5 a -0.8 |
|||
Il modello di FFE in serie
|
Modello |
Un FFE |
Due FFE |
Tre FFE |
Quattro FFE |
Cinque FFE |
|
Evaporazione dell'acqua (T/H) |
Da 0,05 a 2 |
1 a 5 |
Da 1,5 a 20 |
Da 3 a 40 |
5 a 60 |
|
Concentrazione alimentare |
Dall'8 al 12%(secondo la situazione speciale del cliente) |
||||
|
Concentrata di outlet |
Dal 35 al 70%(secondo il prodotto e il requisito del cliente) |
||||
|
Pressione del vapore (barra) |
0,5 a 1 |
4 a 7 |
|||
|
Consumo a vapore (kg/h) |
Secondo parametro del processo di evaporazione |
||||
|
Temperatura di evaporazione |
46-90 gradi |
||||
|
Temperatura di riscaldamento |
85-120 gradi |
||||
Aree di applicazione
The falling film evaporator has the characteristics of high heat transfer efficiency and rapid heating of materials. It is especially suitable for the evaporation and concentration of fermentation broth containing active bacteria and heat-sensitive products. , Maltose and other aqueous solutions are continuously evaporated and concentrated at low temperatures, and can also be used in the pharmaceutical, chemical, biological Ingegneria, protezione ambientale e altri settori .

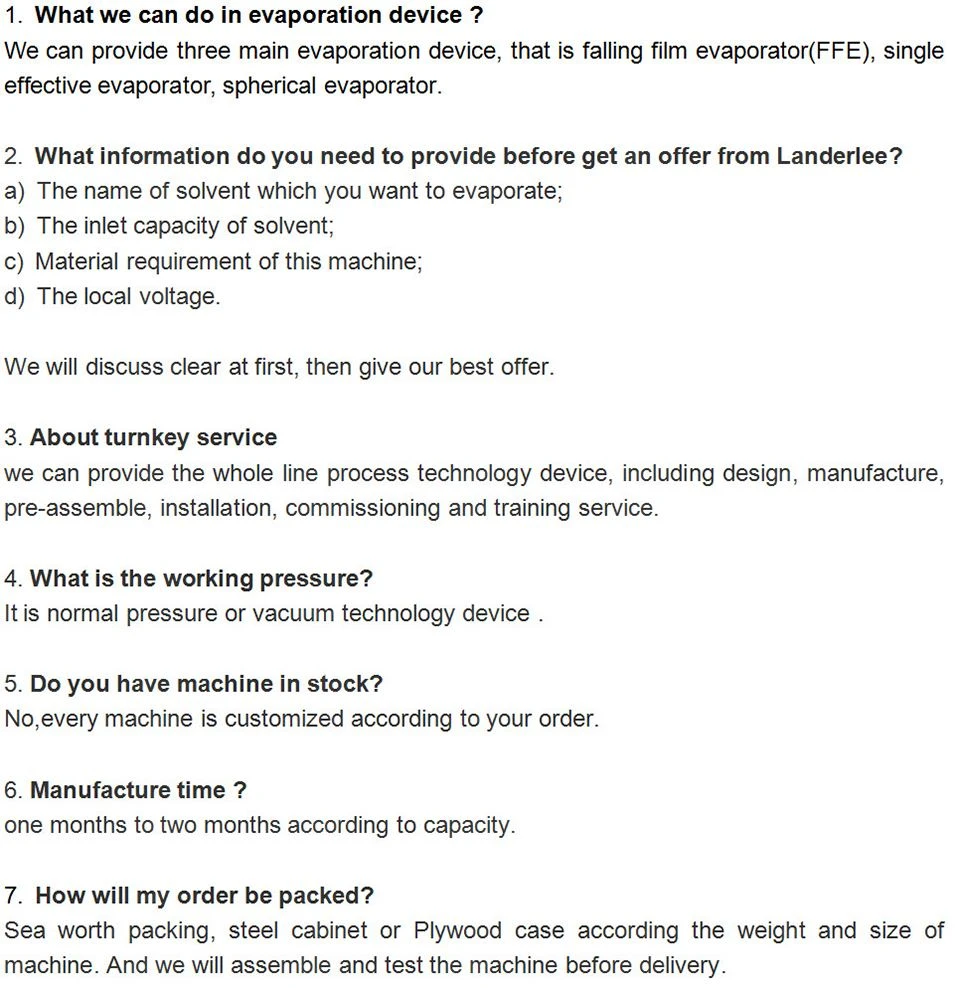

FAQ
